1、為何檢測油墨的耐磨性能？

在日常生活中，印刷質(zhì)量好的商品給人印象質(zhì)量好、高檔，特別是中、高檔精美的煙、酒、化妝品、保健品、食品、藥品等產(chǎn)品對印刷的要求特別高，再加上環(huán)境保護(hù)的理念不斷深入人心，傳統(tǒng)的油墨印刷已不能滿足現(xiàn)在高速、環(huán)保印刷的要求，有的終端用戶直接要求供應(yīng)商采用固態(tài)、環(huán)保的UV 油墨進(jìn)行印刷。

2014 年多家紙箱供應(yīng)商因“印刷色差”問題被娃哈哈通報，要求每家紙箱供應(yīng)商都要針對色差問題提交改善報告，如果再出現(xiàn)印刷效果與標(biāo)準(zhǔn)相差甚遠(yuǎn)，輕則退貨，重則取消供應(yīng)商資格！因為色差問題都那么嚴(yán)重，更不用說劃痕、掉色的問題了。因此油墨耐磨這個物理性能是中、高檔彩箱、彩盒等印刷企業(yè)必須檢測此項目。

2、目前國內(nèi)油墨耐磨性能的檢測現(xiàn)狀

有三種情況：1. 不用使用檢測儀器，僅憑目測、手摸的經(jīng)驗來判斷；2. 僅使用油墨印刷脫色試驗機(jī)，按照國標(biāo)GB/T7706，根據(jù)摩擦前后試樣的變化來判斷其耐磨性能，不能具體量化耐磨性，但經(jīng)過成千上萬次的摩擦也能判斷其耐磨性能的優(yōu)劣，大多廠家采用此方法，而且其客戶也可以接受；3. 采用油墨印刷脫色試驗機(jī)和反射密度計，嚴(yán)格執(zhí)行國標(biāo)GB/T 7706，可以量化的測量油墨的耐磨性能，適合比較有實力的公司或科研機(jī)構(gòu)。

3、油墨耐磨檢測標(biāo)準(zhǔn)國內(nèi)外的對比

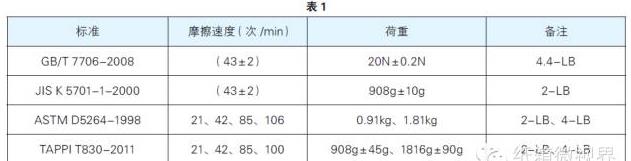

目前，國際上耐磨的標(biāo)準(zhǔn)主要是日準(zhǔn)JIS K 5701-1，美標(biāo)ASTM D5264 TAPPI T830，國標(biāo)是GB/T 7706。國內(nèi)外標(biāo)準(zhǔn)摩擦次數(shù)和荷重的比較參考表1

從表1可以看出，國內(nèi)使用荷重單位和國外不同，但單位之間可以相互轉(zhuǎn)換，國內(nèi)的耐磨荷重和摩擦速度同國外稍有差別，但也有聯(lián)系，摩擦速度42 次/min、43 次/min 是均有的，也成為標(biāo)準(zhǔn)摩擦速度。為了適應(yīng)耐磨性差的材料，將摩擦速度降低一半即為21 次/min ；對于耐磨性較高的材料可以增加速度，85 次/min、106 次/min 或100 次/min 為標(biāo)準(zhǔn)速度的2 倍、2.5 倍；除了增加速度，還可以增加荷重，4LB 的荷重恰好為2LB 的2 倍。這樣對于耐磨性好的材料摩擦次數(shù)比較多，可以節(jié)約測試時間，提高效率。

4、油墨耐磨性檢測方法

使用耐磨儀進(jìn)行測試：用摩擦紙對帶有油墨的紙張進(jìn)行摩擦，摩擦須有一定次數(shù)和一定的速度，測試后對照國內(nèi)外標(biāo)準(zhǔn)。

5、影響油墨耐磨性的因素

影響油墨耐磨的因素很多，也很復(fù)雜，但從油墨本身、印刷紙及印刷環(huán)境溫濕度三個角度考慮超簡單。油墨本身的耐磨性能主要體現(xiàn)在油墨的凝聚力及附著力，當(dāng)油墨凝聚力及附著力力降低后油墨的耐磨性變差，可以采用高耐磨性UV 面油來提高耐磨性，并通過調(diào)整工藝參數(shù)或更換材料來保證UV 底油的附著力。同時它也受印刷環(huán)境溫濕度的影響，潮濕天氣印刷機(jī)容易出現(xiàn)模糊和脫墨現(xiàn)象，這是因為天氣濕度大引起試樣受潮變軟，印刷機(jī)就必須加大壓力，當(dāng)油墨轉(zhuǎn)移到紙張上，由于瓦楞紙板濕度大，就較容易字體擴(kuò)大，引起印刷模糊或脫墨現(xiàn)象。除了油墨本身因素外，還受被印刷紙吸水性的影響。紙吸水性低，那么油墨的吸水性也自然降低，油墨浮在表面很容易產(chǎn)生脫墨，如果已經(jīng)知道紙張吸水性差，那么就要從瓦線工藝開始改善。

結(jié)束

本期介紹為何要檢測油墨耐磨性能，國內(nèi)外耐磨性能檢測現(xiàn)狀和標(biāo)準(zhǔn)，油墨耐磨性的具體檢測方法及影響油墨耐性的因素。佛山印刷廠希望對讀者了解油墨耐墨性的檢測技術(shù)有所幫助，由于水平的有限，不當(dāng)之處還請讀者予以批評指正。

更多印刷資訊，請留意【豐高印刷scribehead.com】
